a) Optische opname van het centrale deel van NGC 1068 (Hubble Ruimte Telescoop) Blauw: sterlicht. Geel: zuurstof geioniseerd door de actieve kern. Rood: geioniseerd waterstof. 1kpc=1000 pc, 1pc (parsec) = 3,26 lichtjaar.
b)MIDI-opname van NGC 1068 met een enkele telescoop, bij een golflengte van 8,7 micrometer. De rechthoek is de positie van de spectroscopische spleet die gebruikt is voor de interferometrische opnames.
c) Schets van de structuur rond de kern van NGC 1068, gebaseerd op de interferometrische MIDI-opnames. Er is een centrale, hete component en een grotere, warme component, waarschijnlijk bestaande uit stof van calcium-aluminium silicaat.

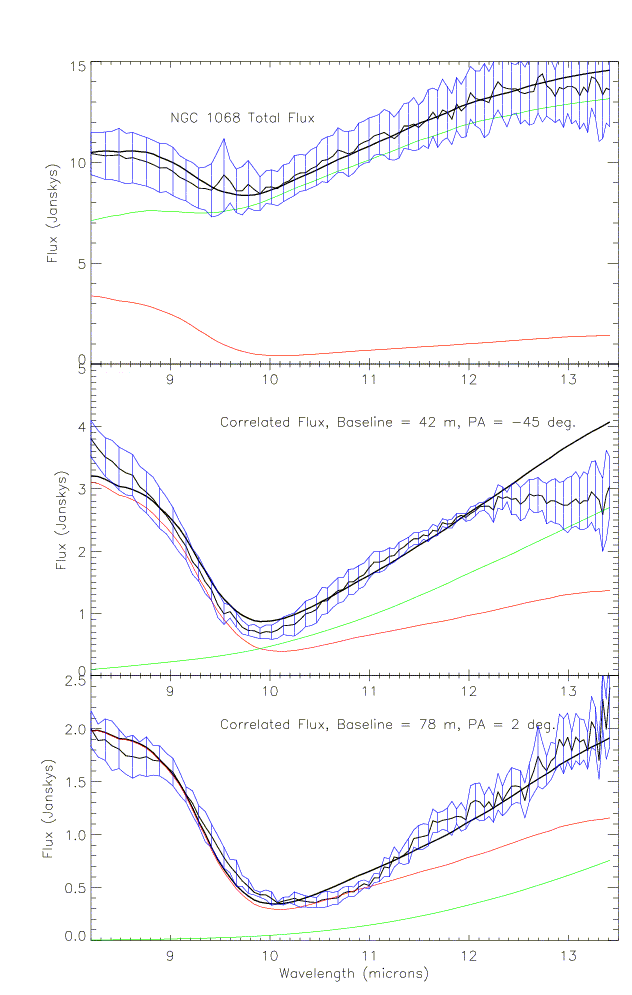

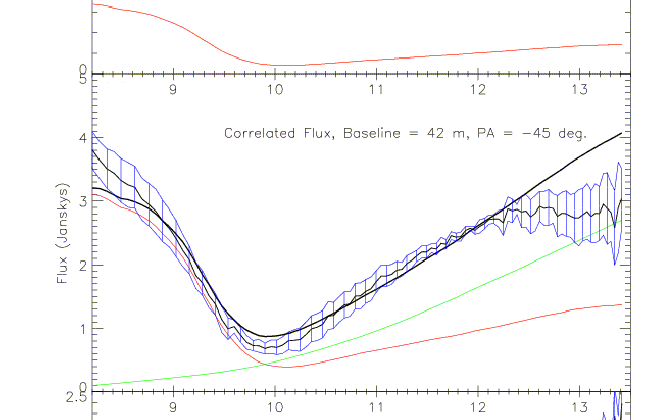

MIDI-spectra van de kern van NGC 1068, verkregen op 15,16 juni en 9,10 november 2003.
Dunne kartellijn: waargenomen flux als functie van de golflengte. Blauwe band: standaard deviatie van meerdere waarnemingen.
Dikke, gladde lijn: voorspellingen op grond van modelberekeningen.
Rode en groene lijn: bijdrage van de hete, respectievelijk warme component.
